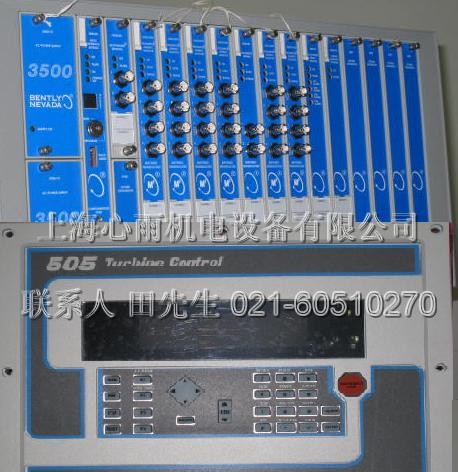

Bently速保护模块3500/53-01-00
特价供应美国bently本特利超速保护模块3500/53-01-00
超速保护模块3500/53-01-00 超速保护模块3500/53-01-00 超速保护模块3500/53-01-00
超速保护模块3500/53-01-00 超速保护模块3500/53-01-00 超速保护模块3500/53-01-00
超速保护模块3500/53-01-00 超速保护模块3500/53-01-00 超速保护模块3500/53-01-00
美国本特利bently产品介绍：
监测系统用于接收来自多种传感器的信号，并连续监测和显示重要的机器参数。当机械状态超出用户设定的界限时，就会激发报警信号。这些报警信号能够自动停机和/或向运行人员以及工厂中的其他人员发出机械故障警告。可选的数据采集硬件提供机械保护系统和我们的System 1状态监测软件之间的链接。关于我们的机械保护系统（3500，1701，3300和1900）和我们的数据采集硬件 （如DI,DDI,TDXnet等）的产品信息均包含在这一部分当中。
美国本特利bently传感器可以直接观察到各种振动、位移、 转速和时间(如相位)测量的轴或靶面位移。由于有多种端部直径和螺纹尺寸可供选择和组合， 所以其测量范围小到200微英寸(用于 REBAM 测量)，大到1英寸(通常用于大型蒸汽轮机的差胀测量)， 包括适用于大多数机器测量的80米耳范围。
本特利BENTLY内华达的电涡流传感器。用于大多数涡流机械的永久监测，它们测量实际的轴运动，这是反映机器受力的可靠指标。
本特利(bently)传感器通常安装于机器内部或表面，用于测量振动、位移、转速、压力、扭矩及能量等。本特利内华达提供多种传感器，均可满足工业环境的使用要求，部分传感器在采取本质安全栅、电磁绝缘等方法后，可安装于危险地区。如果您的需求不在我们的标准产品范围内，我们还可以对已有产品进行改造，或开发出全新的产品，以满足您的需要。
3500/53 电子超速检测系统技术规格和订货信息
本特利内华达的3500系列机械检测系统的电子超速检测系统是高度可靠、快速响应的冗余转速表系统，专门用于机械的超速保护，该系统符合美国石油协会关于超速保护的标准670和612。
3500/53 模块可用于组成 2选2 或 3选2(推荐)表决系统。
安装超速检测系统的3500框架要求配备冗余电源。
技术规格:
输入
信号:每一个超速检测模块接收一个涡流传感器或磁传感器的信号，输入信号的范围是＋10.0V 至-24.0V。信号超出此范围，在模块内受限
输入阻抗:20 k
功耗:通常情况下 8.0W
传感器: 本特利内华达 3300 8mm 涡流传感器，3300 16mm 高温涡流传感器（HTPS），7200 5mm、8mm、11mm和 14mm 涡流传感器，3300 RAM涡流传感器，或磁传感器
输出
前面板 LED（发光 二极管）
OK LED: 指示 3500/53 模块工作正常
TX/RX（传送/接收）LED:指示 3500/53 模块正在与3500框架内其它模块进行通讯
Bypass（旁路）LED:指示3500/53模块处于旁路状态
Test Mode（测试模式）LED:指示3500/53模块处于测试状态
Alarm（报警）LED:指示一个报警条件已发生，与之联系的继电器已动作
传感器缓冲输出:每一模块前部都有一个用于缓冲输出的同轴接头，每一接头均有短路和静电保护;
输出阻抗:550 ?
传感器电源:-24 Vdc, 最大 40 mA
记录仪输出:+4 到+20mA，输出值成比例于模块满量程范围(rpm)。模块运行不受记录仪输出短路的影响
恒压:并联负载电压 0～+12Vdc，
(电流输出):负载电阻 0～600Ω ?
分辨率: 0.3662μA 每比特，室温下误差±0.25%，在整个温度范围内误差±0.7%。大约每100ms 刷新一次数据
继电器
类型:单极双掷(SPDT)继电器
密封形式:环氧树脂密封
灭弧条件:250Vrms，标准安装
触点额定值
最大开关功率:DC:120W AC:600VA
阻抗负载
最大开关电流:5A
最小开关电流:100 mA @ 5 VDC
最大开关电压:DC:30 VDC,AC: 250 VAC
触点寿命:100,000 @ 5 A, 24 Vdc 或
120 Vac
工作方式:每一继电器都可以通过开关，选择成常带电或常不带电方式
信号调节 设计温度：+25℃(+77℉)
频率响应
转速输入:3500 超速保护模块支持从1到255个事件/每转，最大满量程为 99,999rpms，最大输入频率 20kHz，最小输入频率对涡流传感器为0.0167HZ(每转 1 个事件数)，对磁电传感器为 3.3Hz
RPM 精度:小于 100rpm=±0.1rpm, 100到10,000rpm =1 rpm,10,000到99,999rpm = ± 0.01%
传感器调节
自动门槛电压:用于大于 0.0167Hz(每转1个事件数)的输入,最小触发幅值为1V 峰—峰值
手动门槛电压: 用户可在+9.9VDC到-23.9VDC之间选择。最小触发幅值为500mV 峰—峰值
滞迟电压:用户可在0.2到2.5V之间选择
报警
报警设置点: 对于转速，可以设置低于或高于报警水平(设置点)。另
外，对转速可设置危险 (超速)设置点。所有报警设置点均由软件组态来设置。报警点可调，并通常在 0～100%的满量程范围内调整
报警时间延迟:在频率高于 300 Hz 时少于30ms
比例输出值:比例输出值是用于监测器对机械转速的测量。超速检测模块给出下列成比例值：
超速
转速:通道主值。这一数值可包括在通讯网关模块的连续寄存器内
峰值转速:峰值转速只用于显示目的，对峰值转速不提供报警
环境限制
运行温度:-30°C到+65°C(-22F到+149F)
储存温度:-40°C到+85°C(-40F到+185F)
湿度: 95%,非冷凝
电磁兼容性
EMC 指标:
EN50081-2:放射性 EN 55011, A 类；导电性 EN 55011, A 类
EN50082-2:静电放电 EN 61000-4-2, 标准 B；放射灵敏度 ENV 50140, 标准 A；导电灵敏度 ENV 50141, 标准 A；瞬间导电 EN 61000-4-4, 标准 B；电涌容量 EN 61000-4-5, 标准 B；磁场 EN 61000-4-8, 标准 A；电源偏差 EN 61000-4-11, 标准 B；无线电干扰 ENV 50204, 标准 B
低压指标:
EN 61010-1 安全要求
危险地区批准
CSA/NRTL/C:Ⅰ类，2区，A到D组
物理特性
监测器模块
尺寸(高×宽×深)：241.3mm×24.4mm×241.8mm(9.50in×0.96in×9.52in)
重量:0.82kg (1.8lbs.)
I/O (输入/输出）模块
尺寸(高×宽×深)：241.3mm×24.4mm×99.1mm(9.50 in×0.96 in×3.90in)
重量:0.45kg (1.0 lb.)
框架空间要求
监测器模块:每通道占一个全高度前槽位
I/O 模块:每通道占一个全高度后槽位
订货考虑
综述
若在已有的 3500 系统中增加 3500/53，需要以下版本（或以上）的韧件和软件：
3500/20 模块韧件-版本 G
3500/01 软件-版本 2.00
3500/02 软件-版本 2.03
3500/03 软件-版本 1.13
安装超速检测系统的 3500 框架要求配备冗余电源。
订货信息
电子超速检测系统
3500/53-AXX-BXX
选项描述
A:通道选项 0 2 两通道系统
0 3三通道系统
B:批准机构选项 0 0 无
0 1 CSA/NRTL/C
备件
133388-01 3500/53 超速检测模块
133396-01 超速检测 I/O 模块
04425545 接地手环 (单用途)
04400037 IC 拆卸工具
134129-01 韧件 IC
00580438 接头，内部端子，4 位，绿色
00580436 接头，内部端子，6 位，绿色
00580432 接头，内部端子，10 位，绿色
134939-01 3500/53 超速检测手册
上海心雨机电设备有限公司是美国本特利Bently工业设备的机械和热力学产品上海最佳诚信供应商，专业代理销售美国Bently本特利传感器，美国Bently本特利电涡流探头，美国Bently本特利胀差传感器，美国Bently本特利电涡流轴位移传感器，美国Bently本特利探头传感器，美国Bently本特利加速度传感器，美国Bently本特利 延伸电缆，美国Bently本特利前置器、美国Bently本特利加监测模块等。本公司诚信经营，销售灵活，价格优惠，品质保证，货期稳定，欢迎广大客户来电来函咨询洽谈选购。
联系人:田雨
QQ: 1044485458
TEL: 021-60510270 60512080
FAX: 021-55032832
MOB：15021186744(微信同步)
E-mail：894330228@qq.com
网址：http://www.021-888.com
地址：上海市嘉定区德富路1211号左岸香堤205室
邮编：201801
本特利Bently 3500Tsi机械保护系统常用型号如下:
超速保护模块3500/53-01-00
超速保护模块3500/53-03-00
温度监测器3500/61-03-00
温度监测器3500/61-03-00
键相器模块3500/25-01-01-00
键相器模块3500/25-01-02-00
键相器模块3500/25-01-03-00
电源模块3500/15-01-00-00
电源模块3500/15-01-02-00
电源模块3500/15-02-00-00
电源模块3500/15-02-02-00
电源模块3500/15-02-02-01
电源模块3500/15-02-00-00
电源模块3500/15-03-03-00
电源模块3500/15-04-00-00
继电器模块3500/32-01-00
键相器模块3500/33-01-00
4通道位移监测器模块3500/40(140734-01,135489-04)
振动模块3500/42-01-00
振动模块3500/42-04-00
振动模块3500/42-09-00
胀差/轴向位置模块3500/45-01
胀差/轴向位置模块3500/45-01-00
胀差/轴向位置模块3500/45-01-00
转速模块3500/50-01-00
转速模块3500/50-01-00-01
转速模块3500/50-01-00-01
转速模块3500/50-01-00-02
转速模块3500/50-01-01-00-00
转速模块3500/50-04-00
过程变量监测模块3500/62(136294-01)
过程变量监测模块3500/62-03-00(163179-03 136294-01)
监测模块3500/63-01-00
通讯网关模块3500/92-01-01
通讯网关模块3500/92-01-01-00
通讯网关模块3500/92-02-01-00
通讯网关模块3500/92-04-01-00
显示装置3500/93-01-00-00-00
显示装置3500/93-01-00-00-00
显示装置3500/93-02-02-02-00
显示装置3500/93-03-01-00
显示装置3500/93-03-01-00-00
显示装置3500/93-03-01-00-00
显示装置3500/93-07-01-02-00
监测模块3500-40-01-00
温度监测器3500/61(133819-02)
温度监测器3500/61(163179-02)
温度监测器3500/61(163179-03)
温度监测器3500/61-01-00(163179-02 133819-02)
超速保护模块3500/53-01-00
仪表框架3500/05-01-01-00-00-00
仪表框架3500/05-01-02-00-00-00
仪表框架3500/05-01-02-00-01
仪表框架3500/05-02-04-00-00-00
电源模块3500/15-02-02-00
框架接口模块3500/20-01-01-00
框架接口模块3500/20-01-02-00
框架接口模块3500/20-02-02-00
超速保护模块3500/53-01-00 超速保护模块3500/53-01-00
超速保护模块3500/53-01-00 超速保护模块3500/53-01-00
超速保护模块3500/53-01-00 超速保护模块3500/53-01-00
键相器模块3500/25-01-01-00
键相器模块3500/25-01-02-00
键相器模块3500/25-01-03-00
继电器模块3500/32-01-00
键相器模块3500/33-01-00
4通道位移监测器模块3500/40(140734-01,135489-04)
振动模块3500/42-01-00
振动模块3500/42-04-00
振动模块3500/42-09-00
胀差/轴向位置模块3500/45-01
胀差/轴向位置模块3500/45-01-00
胀差/轴向位置模块3500/45-01-00
转速模块3500/50-01-00
转速模块3500/50-01-00-01
转速模块3500/50-01-00-01
转速模块3500/50-01-00-02
转速模块3500/50-01-01-00-00
转速模块3500/50-04-00
超速保护模块3500/53-01-00 超速保护模块3500/53-01-00
超速保护模块3500/53-01-00 超速保护模块3500/53-01-00
超速保护模块3500/53-01-00 超速保护模块3500/53-01-00
美国本特利3300 xL 8mm 电涡流传感器这种电涡流传感器系统提供最大80 mils (2 mm)线性范围和200 mV/mil的输出。 它在大多数机械监测应用中用于径向振动、轴向（侧向）位移、转速和相位(Keyphasor )测量， 并符合美国石油协会标准670第4版的要求。有多种螺纹尺寸、探头配置和安装附件可供选择。
本特利3300 xL 8mm由以下三部分组成：
1．3300 xL 8mm探头；2. 3300 xL 8mm延伸电缆；3.3300 xL 8mm前置器。
系统输出正比于探头端部与被测导体表面之间的电压信号。它既能进行静态(位移)测量，又能进行动态(振动)测量。主要用于油膜轴承机械的振动和位移测量以及键相位和转速测量。
*所有的3300 xL 8mm电涡流传感器系统都100%符合美国石油协会(API)为这类传感器制定的670标准(第四版)。
*探头延伸电缆和前置器具有完全互换性，不需要单独匹配组件或工作台校准。
*对于8mm探头最小的被测轴直径为50mm。
1．3300 xL 8mm探头
用耐高温的塑料(PPS)注塑在端部里的线圈构成的头部以及不锈钢壳体和探头电缆组成。
有标准探头、反装探头和无螺纹探头。探头电缆又分为标准电缆和铠装电缆
作用：用于采集振动位移信号。
2. 3300 xL 8mm延伸电缆
有标准电缆和铠装电缆两种。
*标准延伸电缆：两端带有防腐蚀的CICKLC 镀金铜接头，材料为75Ω，三维轴向FEP绝缘材料制作。
*铠装延伸电缆：带有弹性的不锈钢铠甲以及FEP保护层。
作用：传输探头的原始信号；缩短探头尾部电缆的长度；便于安装。
3.3300 xL 8mm前置器
*抗干扰能力强，改进的RFI/EMI达到欧洲电磁兼容标准
*电源：
无安全栅时:-17.5~-26Vdc
有安全栅时:-23~-26Vdc
最大电流：12mA
*输出:电压或电流信号
*有输出短路保护
*安装方式：导轨和面板安装
作用：接收3300 xL 8mm；3300系列、 5mm的电涡流探头和延伸电缆的信号，并输出相应的处理过的电压电流信号。
技术规格
*线性范围：2mm(80mi/s)。线性范围从距测把面约0.25mm(10mi/s)处开始，从0.25至2.3mm(10~90mi/s)(约-1~-17Vdc)
*推荐的间隙设定值：1.27mm
*推荐的最小靶面尺寸:直径15.2mm
最小轴直径76.2mm
*递增的灵敏度:(ISF)
标准的5m系统：在从0℃到45℃，8.0mi/s线性范围内，以0.25mm(10mi/s)的增量测量时，包括互换性，误差在内为7.87V/mm(200mV)/ mi/s±5%
*频率响应：0~10KHZ，典型值+0~-3Db，305m现场连线
*环境限制：
标准探头温度范围(使用和存储温度)：-51℃~+177℃；
大温度范围探头，对于探头端部：-51℃~+177℃；
对于探头电缆和接头：-51℃~+260℃；
标准延伸电缆使用和存储温度：-51℃~+177℃；
大范围电缆温度：-51℃~+260℃；
前置器温度范围：
使用温度：-35℃~+85℃；
存储温度：-35℃~+100℃
订货信息
1. 标准安装
部件型号及类别
部件型号及类别
安装规格
标准(非铠装)
铠装
英制或公制螺纹
330101/330191(ETR)
330102/330192(ETR)
英制：3/8-24UNF-2A
330103/330193(ETR)
330104/330194(ETR)
公制：M10*1
注：*ETR为探头的引线，接头和延伸电缆使用温度为-35℃~+26℃。
*选用标准或铠装，一般温度或大温度范围的探头，依使用和安装环境而定，如有害气体、油浸、高温及易磨损的地方应选用耐高温及铠装探头。
*在中国境内一般选用公制螺纹，便于安装。
部件号-AXXX-BXX-CXX-DXX-EXX
选项描述
A:无螺纹长度选项(略)
B:壳体总长度选项(略)
C:总长度选项(略)
D:接头和电缆类型选项(略)
E:批准机构选项
2．反安装
部件型号及类别
安装规格
标准探头(非铠装)英制或公制螺纹
330105-02-12-02 / 330195-02-12-
英制：3/8-24UNF-2A
330106-05-30-02 / 330196-05-30-
公制：M10*1
部件号330105-02-12- CXX-DXX-EXX，3/8-24UNF螺纹
330106-05-30-CXX-DXX-EXX，M10*1螺纹
选项描述
C:总长度选项
D:接头选项
E:批准机构选项
3．无螺纹壳体探头
部件型号及类别
安装规格
无螺纹壳体(非铠装)
无螺纹铠装()
330140
330141
部件号-AXX-BXX- CXX-DXX
选项描述
A:壳体总长度选项(略)
B:总长度选项(略)
C:接头和电缆类型选项(略)
E:批准机构选项
4.3300xL 前置器
330180-AXX-BXX
选项描述
A:总长度和安装选项(略)
B:批准机构选项(略)
5.3300xL 延伸电缆
330130-AXXX-BXX-CXX
注：确保延伸电缆长度与探头长度之和等于前置器总长度。
选项描述
A:电缆长度选项(略)
B:接头保护器和电缆选项(略)
C:批准机构选项(略)
本特利Bently探头传感器系列:
